รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สแตนเลส | ช่วงการวัดแรงบิด: | 0.5~90(นิวตันเมตร) |
|---|---|---|---|
| อัตรา IP: | IP66 | การใช้งาน: | จักรยานไฟฟ้าช่วยพยุง |
| ความดันทางเข้า: | 4.5~5.5(กระแสตรง) | ||
| เน้น: | JIS เครื่องตรวจจับแรงหมุนแกนเหล็กไร้ขัด IP66 เครื่องตรวจจับแรงหมุนแกนเหล็กไร้ขัด,IP66 Stainless steel axis torque sensor |
||

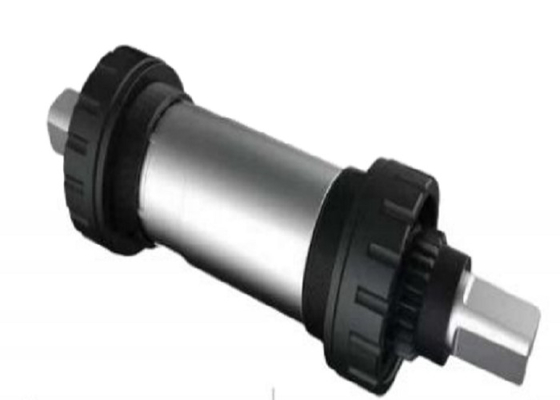

แกน JIS 5 ด้าน เครื่องตรวจจับแรงหมุนสําหรับจักรยานที่ใช้พลังงาน
ทําไมเรา
*การแทรกแซงสนามแม่เหล็ก 0
*ความมั่นคงที่ดีและความแม่นยําสูง
*ความเร็วในการตอบสนอง
* ไม่ติดต่อ ใช้งานได้นาน
| ปริมาตร | อัตราการแสดง |
| การเข้า Volatge | 4.5 ~ 5.5 ((VDC) |
| พลังการเข้า | <0.2W |
| ทอร์ค ความดันออก | 0.75~3.3 ((V) |
| ความชันของสัญญาณทอร์ค | 30mV/N · m (ปรับได้ตามนิสัยจักรยานของผู้ใช้ในภูมิภาคต่าง ๆ) |
| ระยะการวัดทอร์ค | 0.5 ~ 90 ((N·m) |
| จํานวนจังหวะสัญญาณความเร็ว | 32/สามารถปรับแต่งได้ |
| วงจรการทํางานของสัญญาณความเร็ว | 40% ~ 60% |
| มาตรฐานการออกแบบ | EN15194 |
| อัตรา IP | IP66 |
| ทํางานชั่วคราว | (-20 ~ + 60) °C |
| อุณหภูมิเก็บรักษา | (-30 ~ + 80) °C |
| เครื่องวัดฟัน | BC1.37*24T |
| รายละเอียดของแผ่นฟลูท | 1 ชิ้น/2 ชิ้น/3 ชิ้น ดิสก์ |
| ความกว้าง 5 ด้าน | 68/73/84/100/120 มม. |

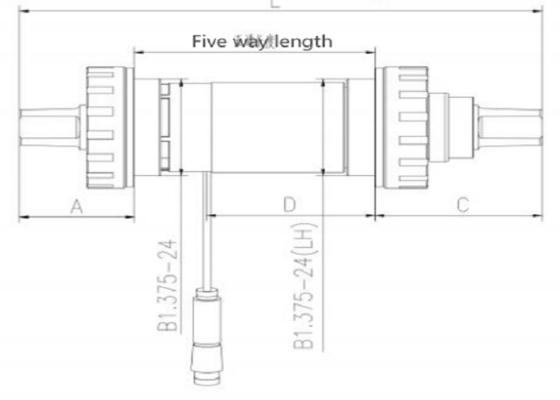

| รุ่น | L ((mm) | A ((mm) | C ((mm) | D ((mm) | ความกว้าง 5 ด้าน ((มม) สามารถปรับแต่งได้ |
| HTBBTS-68-JIS | 148 | 32.5 | 47.5 | 47.5 | 68 |
| HTBBTS-73-JIS | 148 |
30 |
44.5 | 50 | 73 |
| HTBBTS-84-JIS | 166 | 30 | 44.5 | 61 | 84 |
| HTBBTS-100-JIS | 177 | 30 | 44.5 | 77 | 100 |
| HTBBTS-120-JIS | 197 | 30 | 44.5 | 97 | 120 |
อินเตอร์เฟซและคุณสมบัติผลิตของลําดับสินค้า
อินเตอร์เฟซสามารถปรับเปลี่ยนได้ตามความต้องการของผู้ใช้
| สี | กําหนด |
| สีฟ้า | อัตราการทํางานเฉย (ระดับต่ํา) |
| สีขาว | อัตราการทํางานเฉย (ระดับต่ํา) |
| สีแดง | +5V |
| สีดํา | พลังงานไฟฟ้าพื้นดิน |
| สีเหลือง | สัญญาณทอร์ค |
| สีเขียว | สัญญาณความเร็ว |
ลักษณะ
ความสามารถต่อต้านการรบกวนแม่เหล็กที่แข็งแรง
ความแม่นยําการวัด ≤ 1%
เวลาตอบสนองแบบไดนามิก ≤ 20 ms
ความเสียของงาน ≤ 0.2w, ไม่ต้องบํารุงรักษา, สามารถเปลี่ยนกันได้ดี
อุปกรณ์มีความอดทนสูงต่อระยะทางแกน ที่ดีกว่าเซ็นเซอร์พลังงานที่คล้ายกัน
ไม่รู้สึกต่อแรงบิดและแรงแกน และมีความทนทานต่อแรงภายนอกอย่างแข็งแรง
การวัดแบบไม่สัมผัสมีอายุการใช้งานยาว
ความแม่นยําสูง ความมั่นคงที่ดี และความสม่ําเสมอสูง
ขนาดของชุดและสัญญาณ input/output สามารถปรับได้
บริการหลังการขาย
ให้ประกันถึง 24 เดือน
ให้การรับประกันให้กับแผนกบํารุงรักษา สําหรับการทํางานผิดพลาดที่ไม่ได้เกิดจากมนุษย์ระหว่างการทํางานของอุปกรณ์
สําหรับความเสียหายของส่วนประกอบที่เกิดจากปัจจัยที่ไม่ใช่ของมนุษย์
รับผิดชอบในการซ่อมแซมหรือเปลี่ยนส่วนประกอบที่เสียหาย
ระวังด้วย
ระหว่างกระบวนการถอดรหัส, กรุณาติดตั้งและถอดรหัสตามลําดับ
หากการถอดรหัสไม่ได้ถูกทําอย่างเรียบร้อย ความเสียหายจะถูกรับรองโดยตัวเอง
คําแนะนํา
1.ล็อคปิดปลายซ้ายในทิศทางที่แสดงในแผนภูมิ (แรงหมุนล็อค 35Nm)
2.ใส่ชุดเซ็นเซอร์ทอร์คจากด้านขวาของตัวเชื่อม 5 ทางและ thread สายออกผ่านรูด้านล่างของสายเชื่อม 5 ทาง (ศูนย์กลางของรูตั้งอยู่ในกลางสายเชื่อม 5 ทาง)
3.ติดตั้งปิดปลายขวาและล็อคมันในทิศทางที่แสดงในแผนภูมิ (แรงหมุนล็อค 35Nm)
4ติดตั้งแผ่นเกียร์ขนาดใหญ่ และสปไลน์บนแผ่นเกียร์ขนาดใหญ่ตรงกับสปไลน์บนเซ็นเซอร์มอร์ค
5.ล็อคหมึกในทิศทางที่แสดงในแผนภูมิ (แรงหมุนล็อค 35Nm)
6.ติดตั้งแกนโค้งและเสร็จการติดตั้ง
